In nieuwbouwgebied Kreekrijk in Assendelft heeft Markus de vierde en laatste vaarduiker succesvol aangebracht. Met deze laatste schakel is een technisch uitdagend traject afgerond dat begon in 2017. De vaarduikers spelen een belangrijke rol in de waterhuishouding van de nieuwe woonwijk en maken het water tegelijkertijd toegankelijk voor recreatief gebruik. “De combinatie van een zware constructie, een zettingsgevoelige ondergrond en een druk ontwikkelgebied maakt het een technisch interessant project,” vertelt werkvoorbereider/calculator Jelle Rijkeboer.
De duiker bestaat uit 11 betonnen elementen met een totale lengte van 32 meter. De doorgang meet 2,50 bij 2,50 meter en de afzonderlijke elementen wegen circa 22 ton per stuk. Een enorm gewicht! De constructie ligt onder een toekomstige ontsluitingsweg voor gemotoriseerd verkeer en fietsers, op een ondergrond die gevoelig is voor zettingen. Daarom rust de duiker niet rechtstreeks op de bodem, maar hangt deze af aan een zware funderingsconstructie van betonnen heipalen en funderingsbalken.
Technisch 5-sterrenwerk

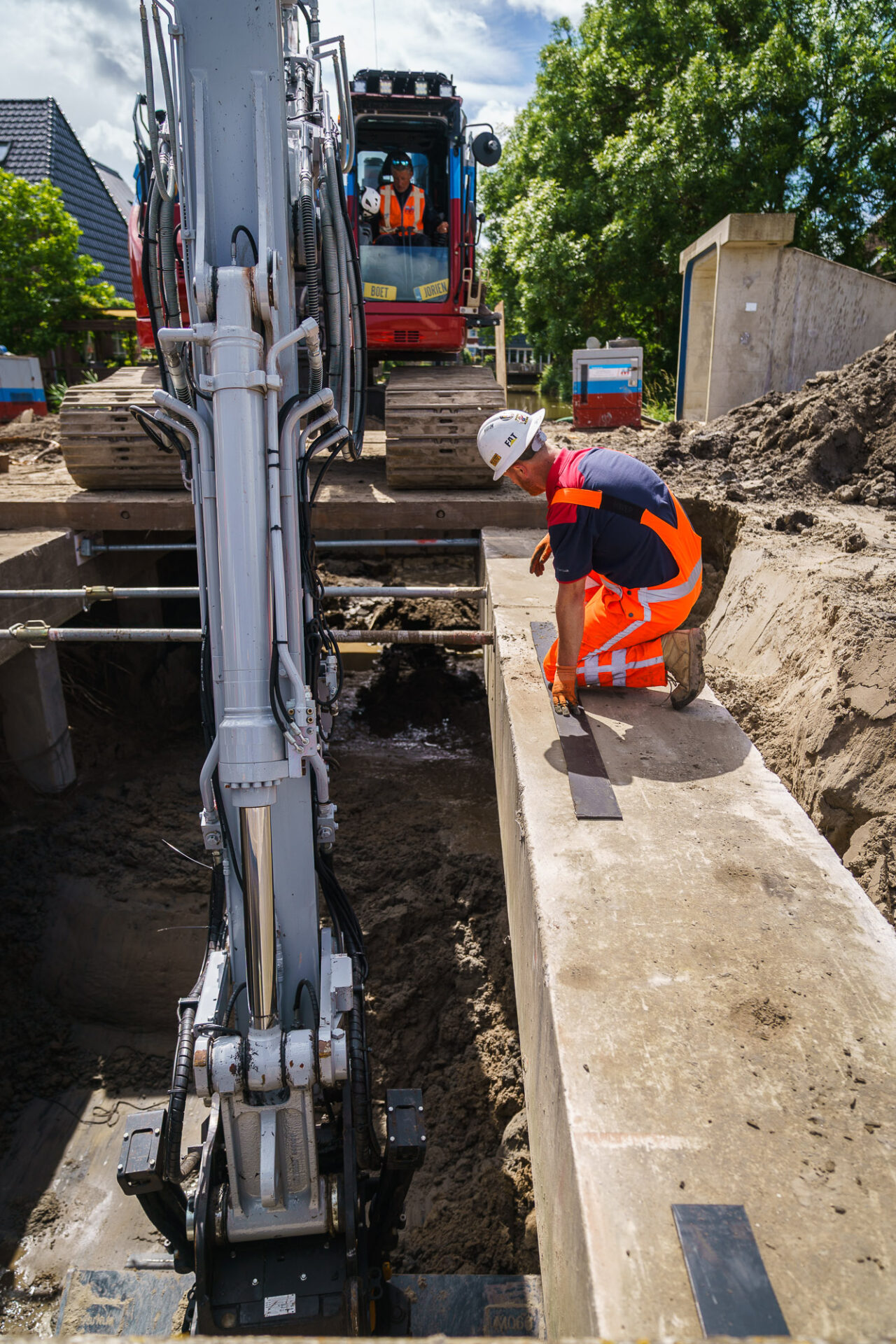

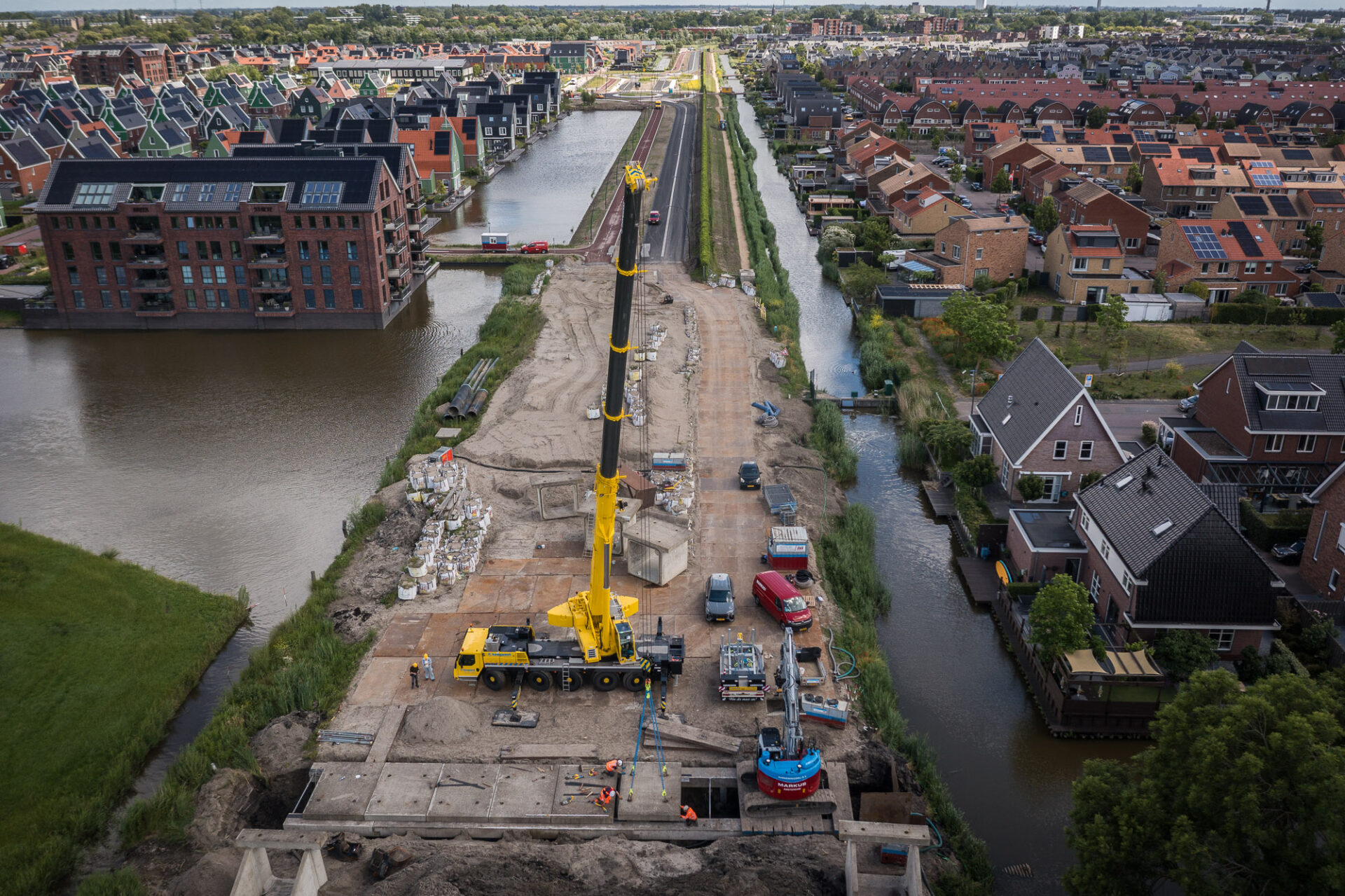

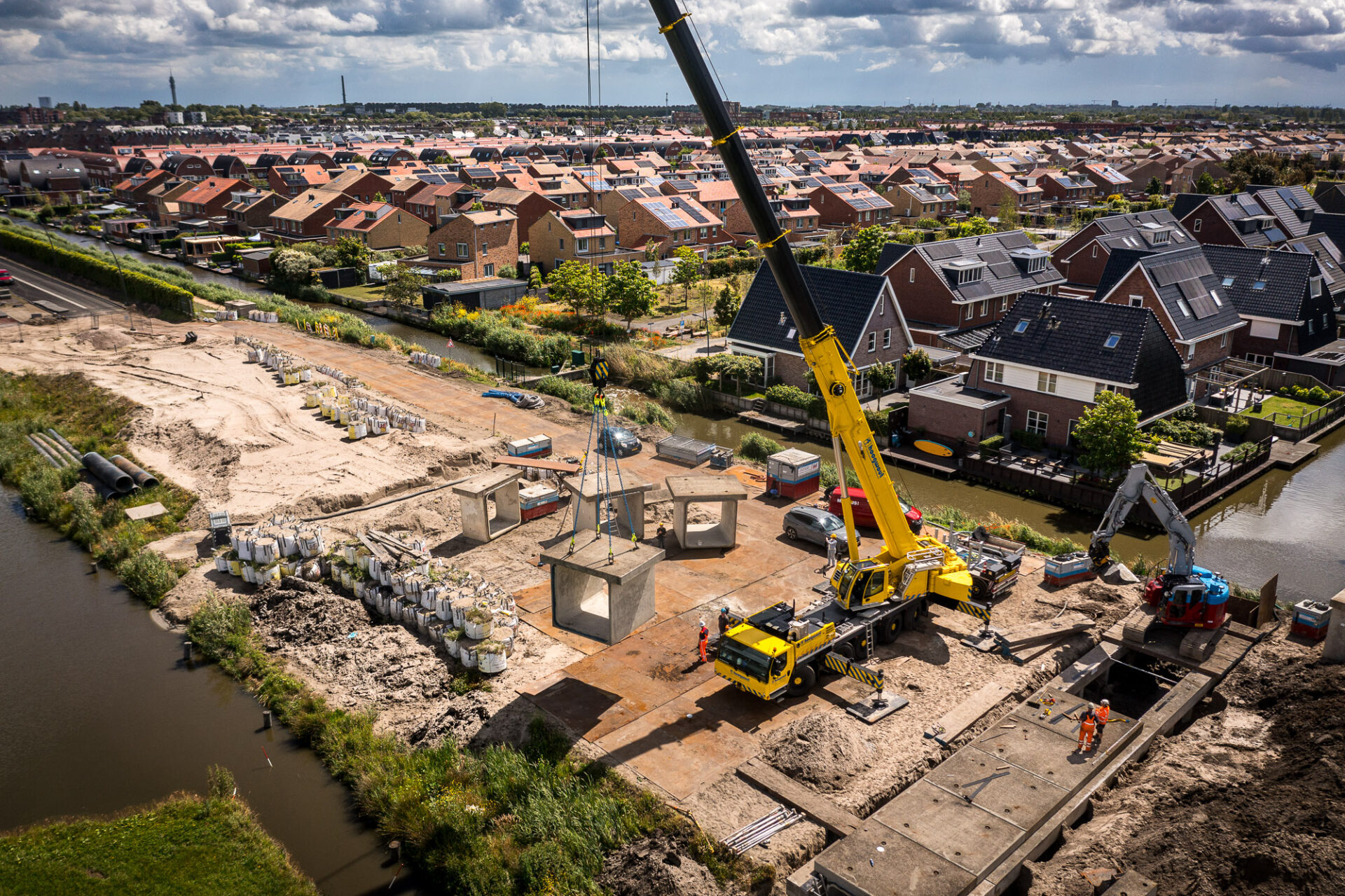

De aanleg begon met het inrichten van een tijdelijk werkterrein met toegangsweg. Daarna zijn sleuven gegraven voor de funderingsconstructie en de funderingspalen geheid. Na het opstorten van de palen konden de funderingsbalken worden geplaatst en werden de benodigde ankers aangebracht.

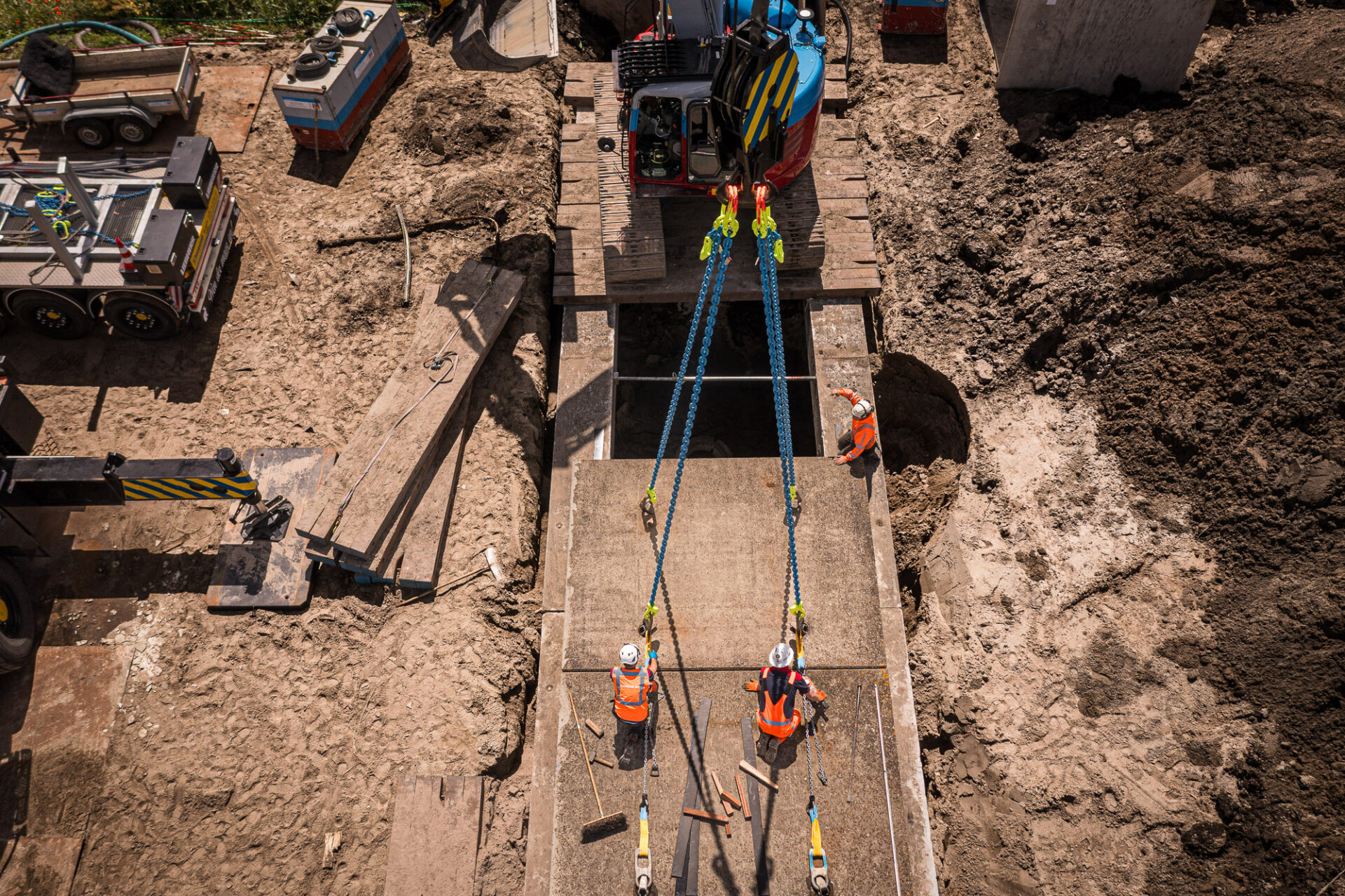

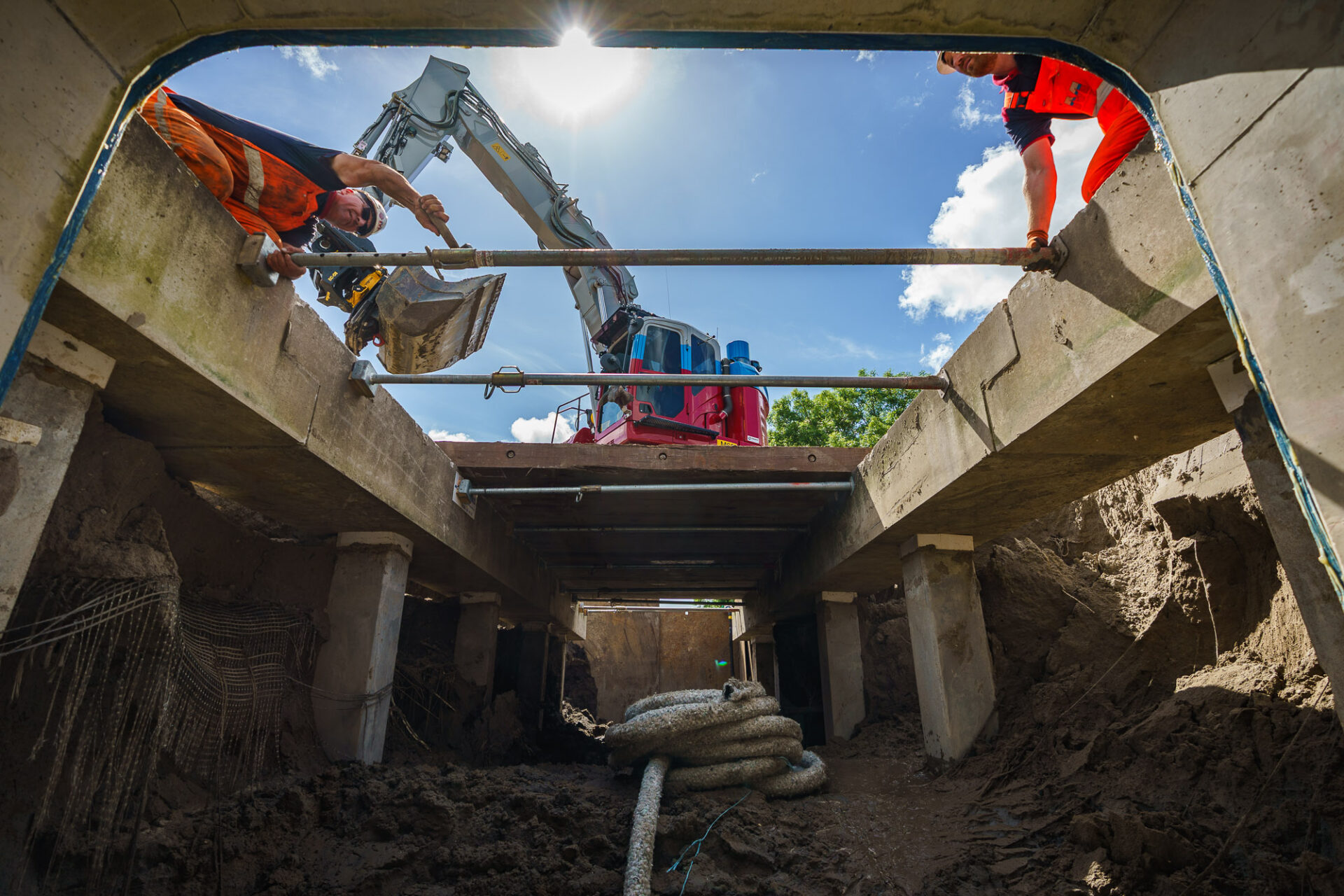

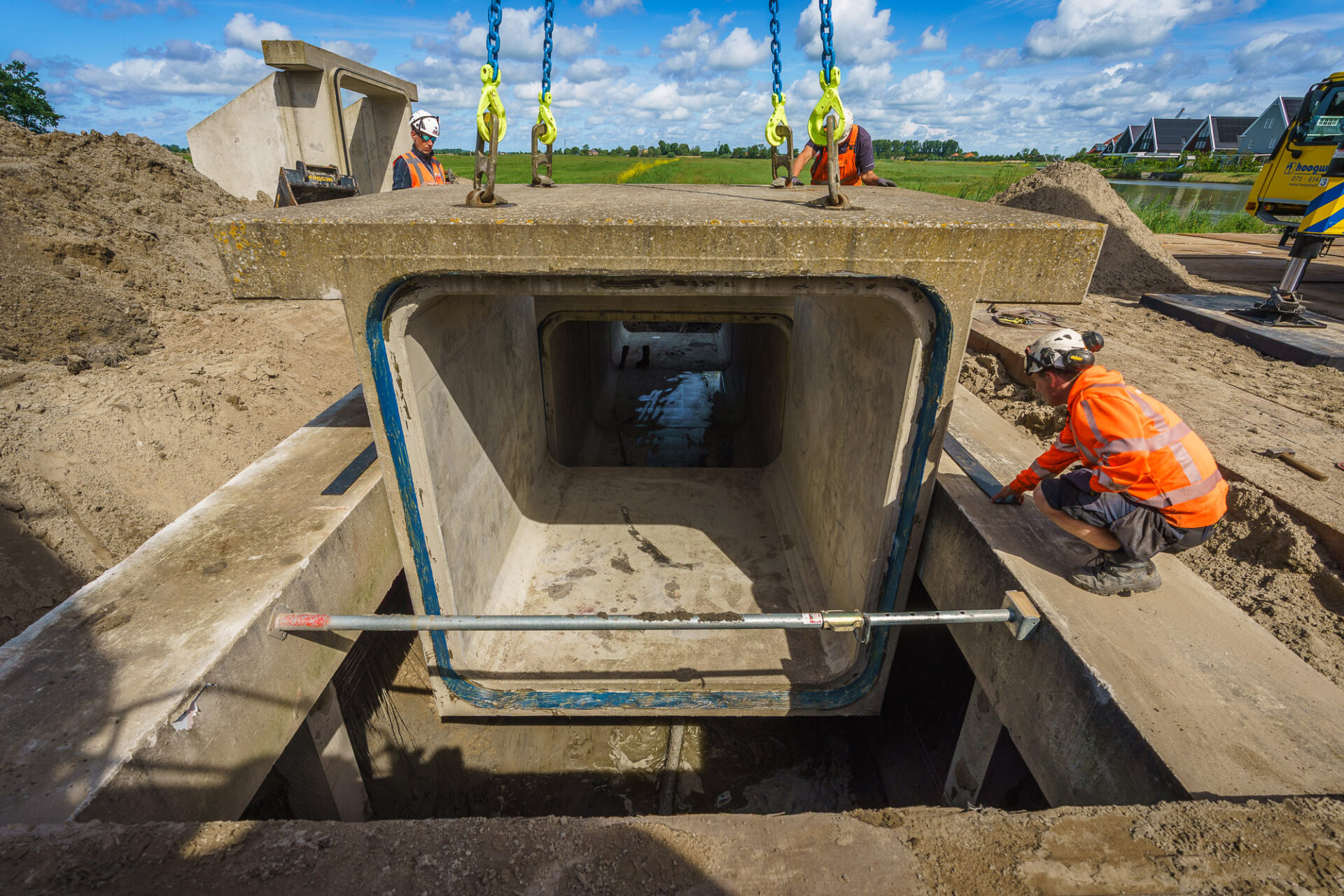

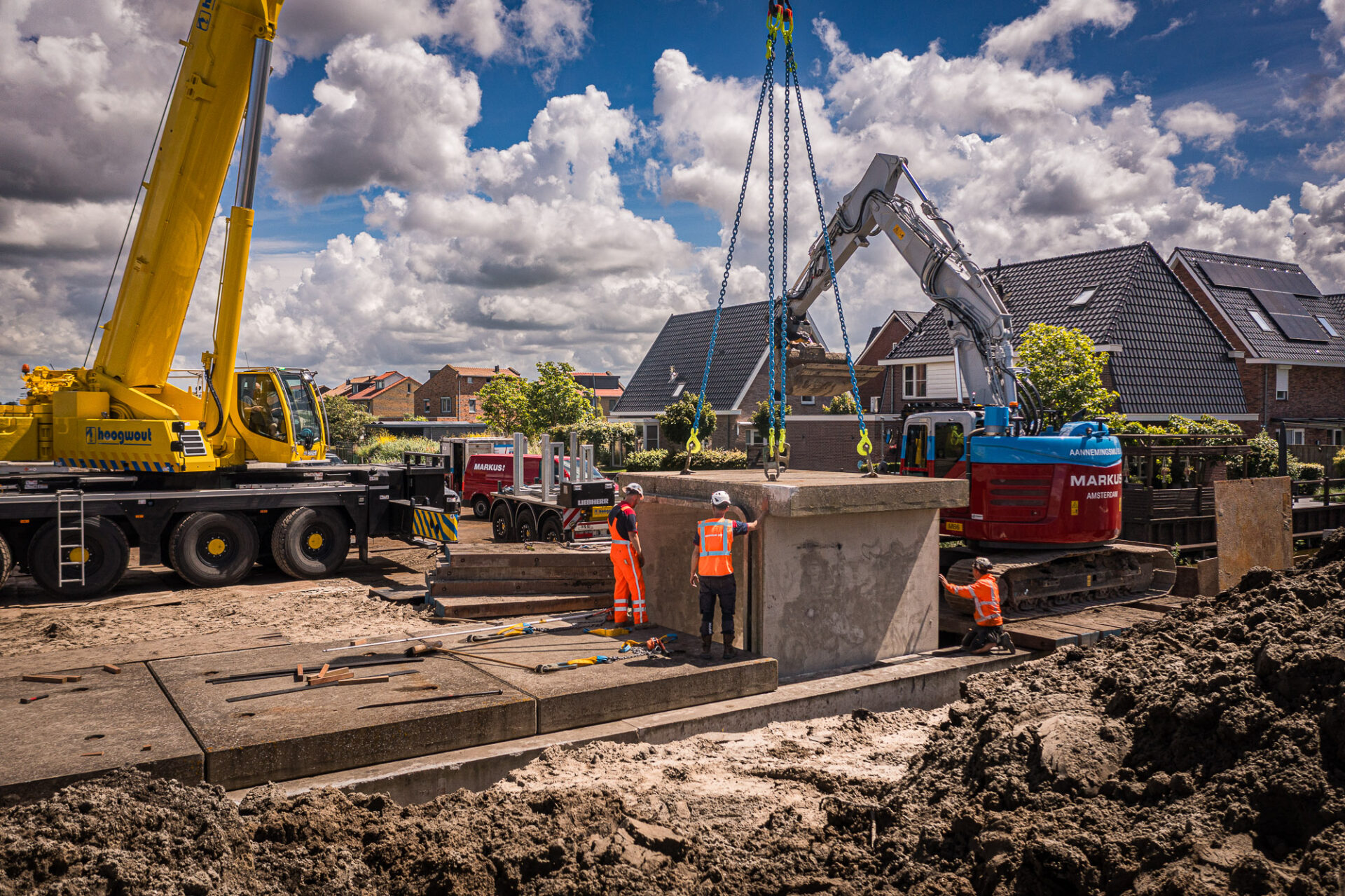

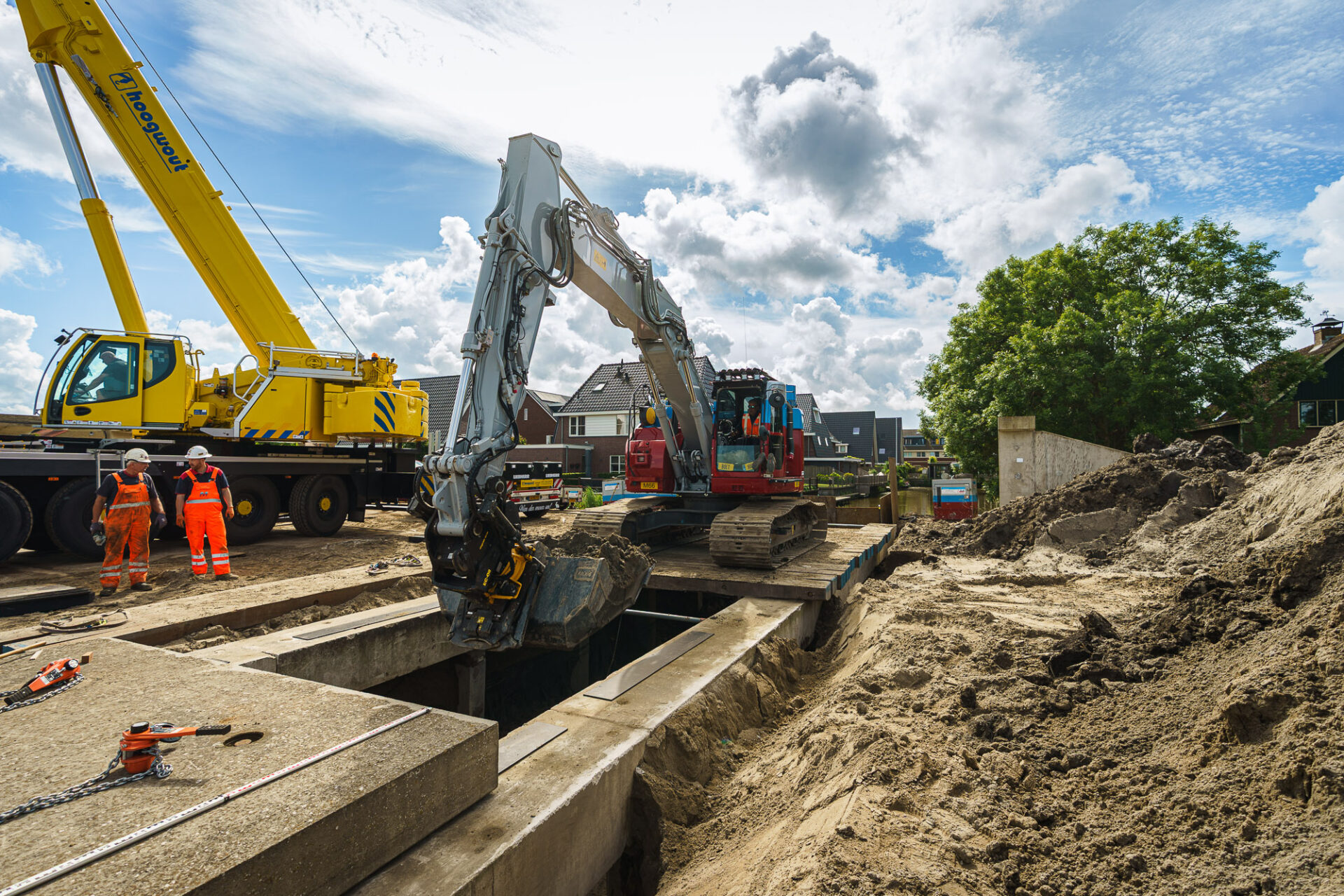

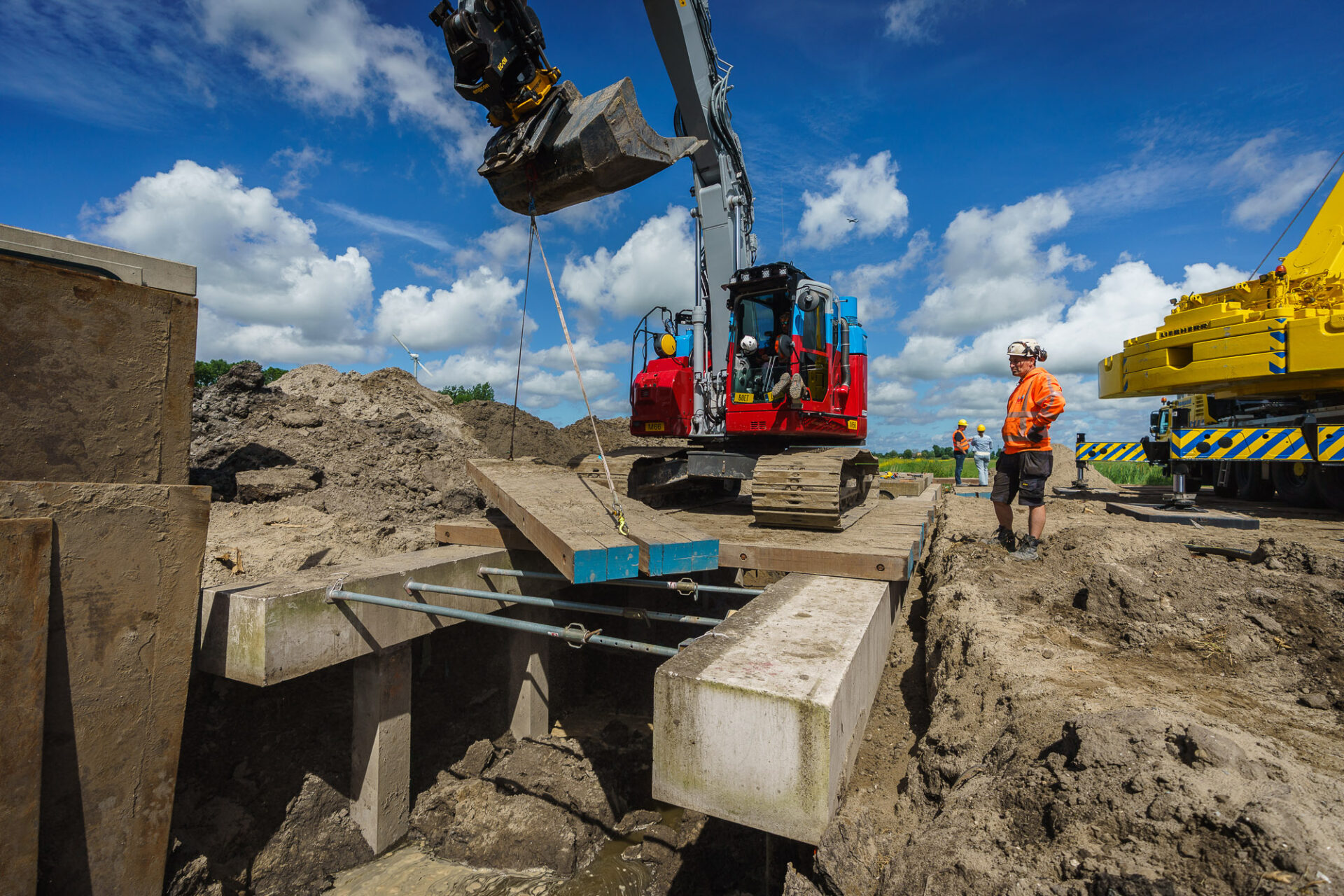

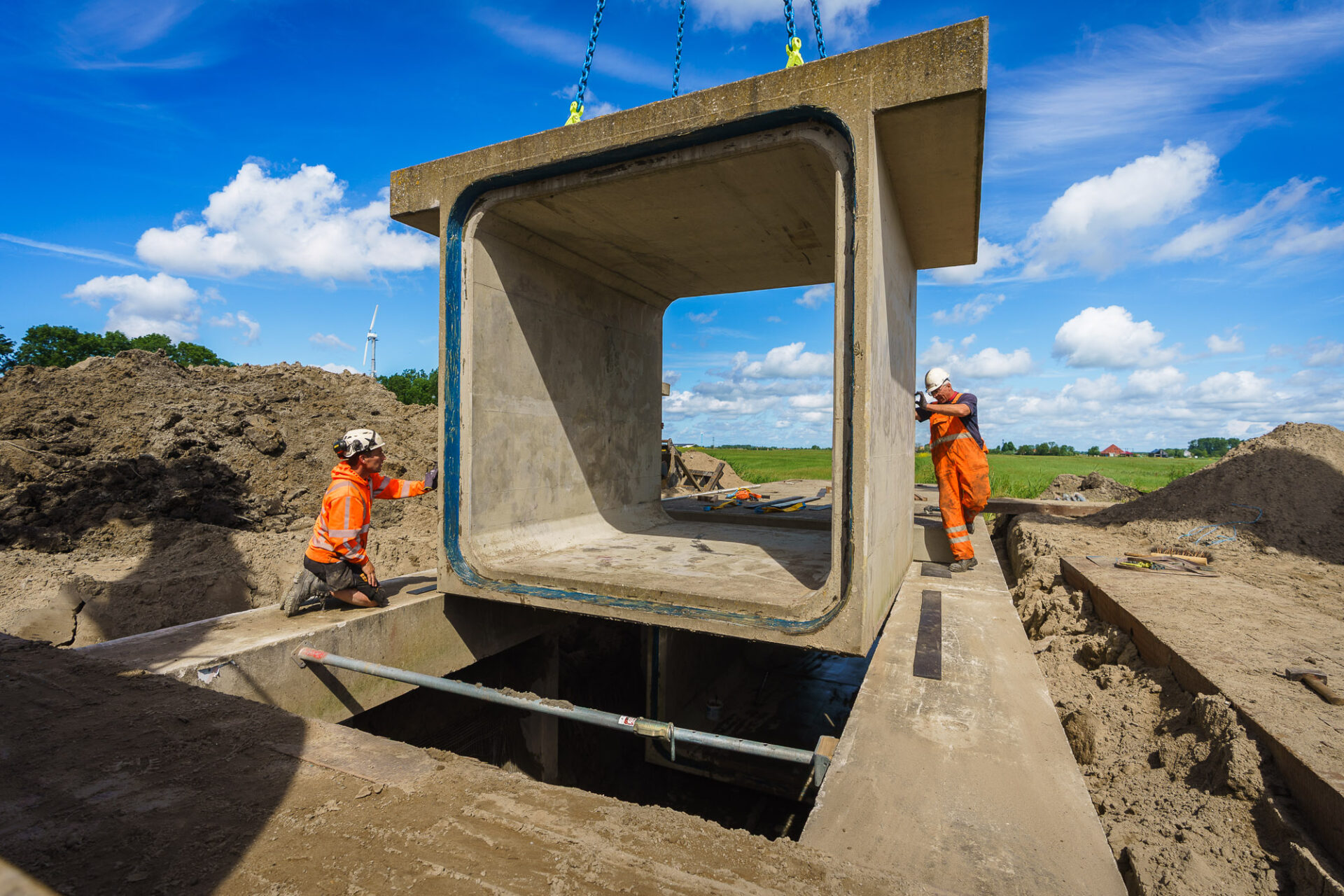

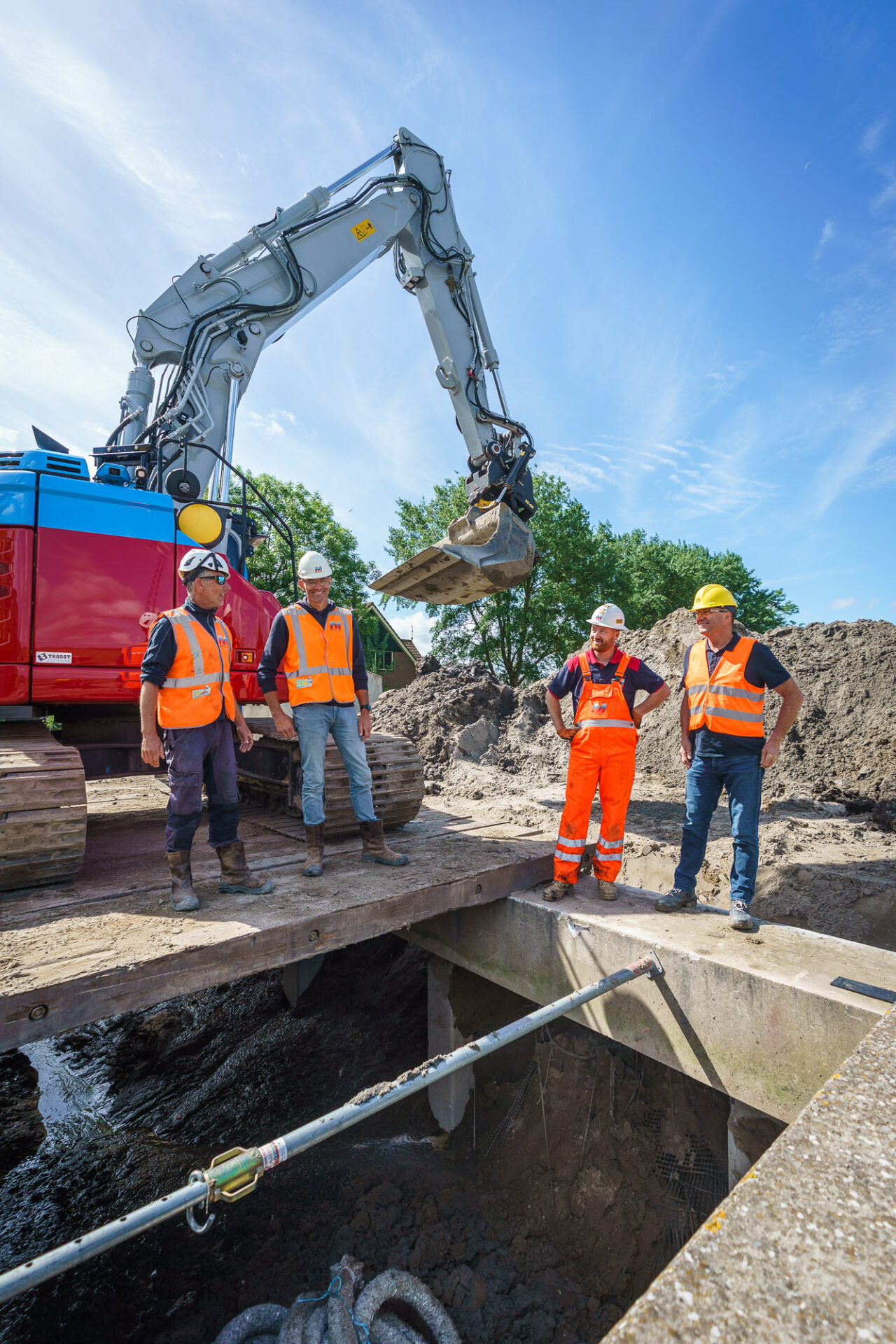

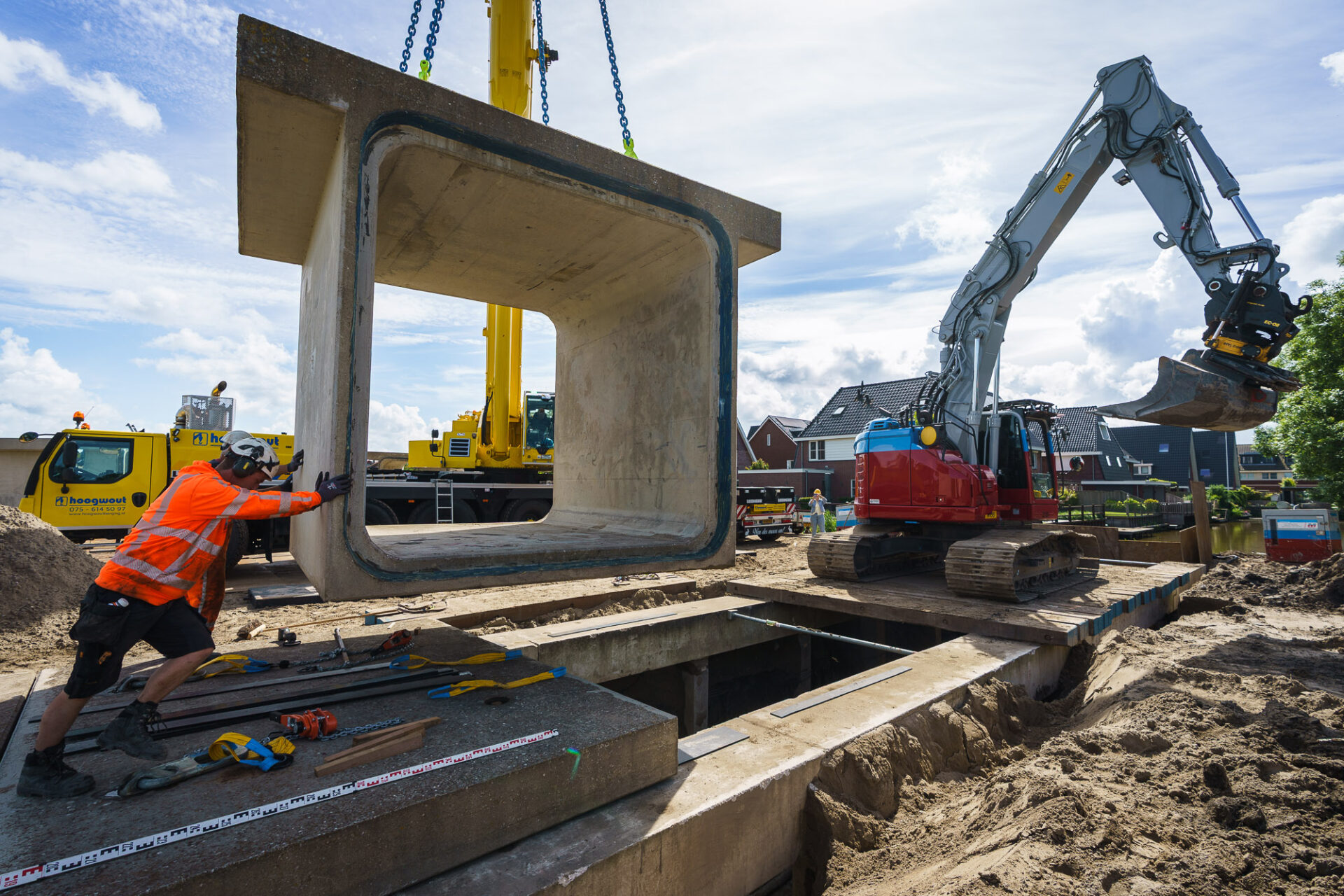

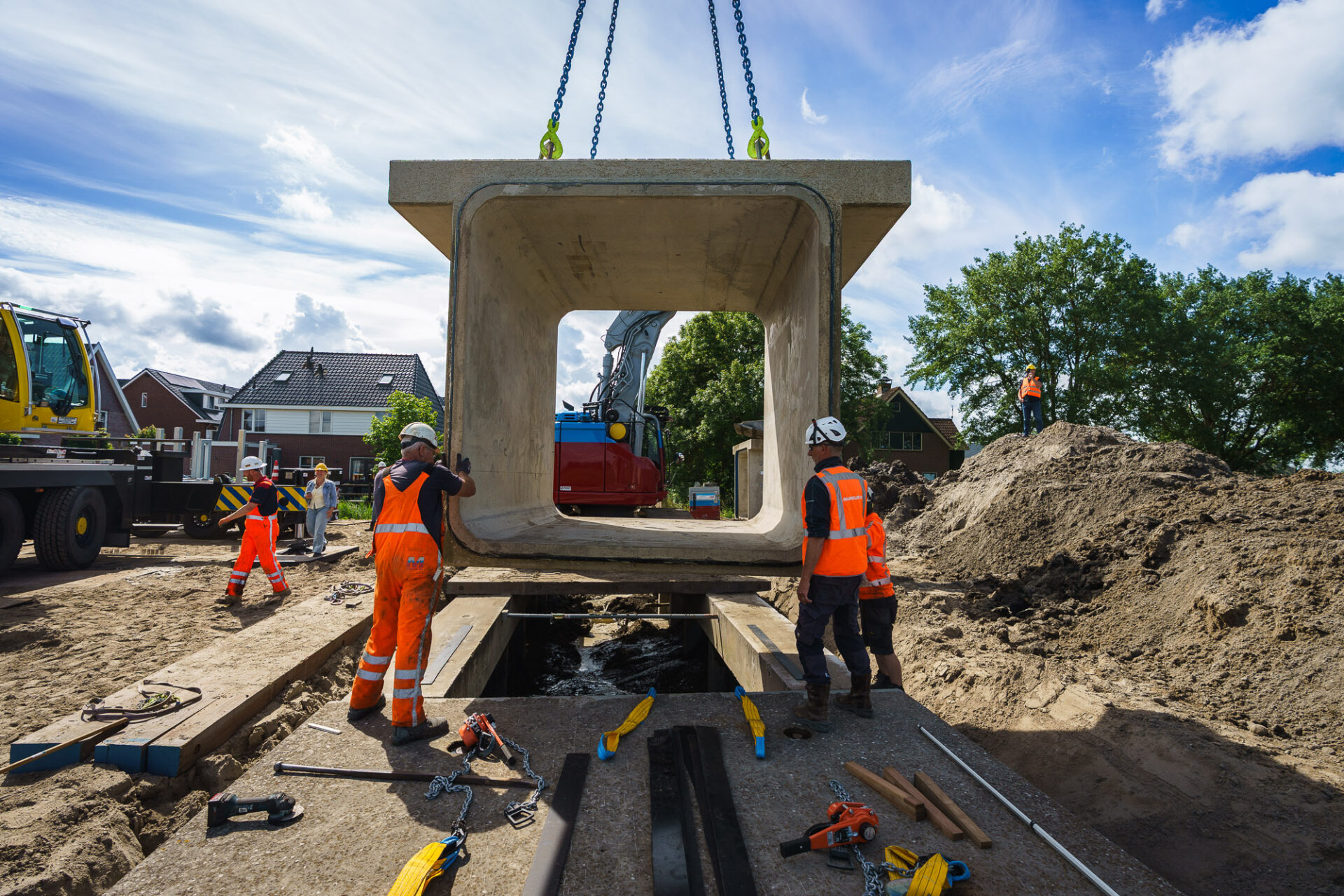

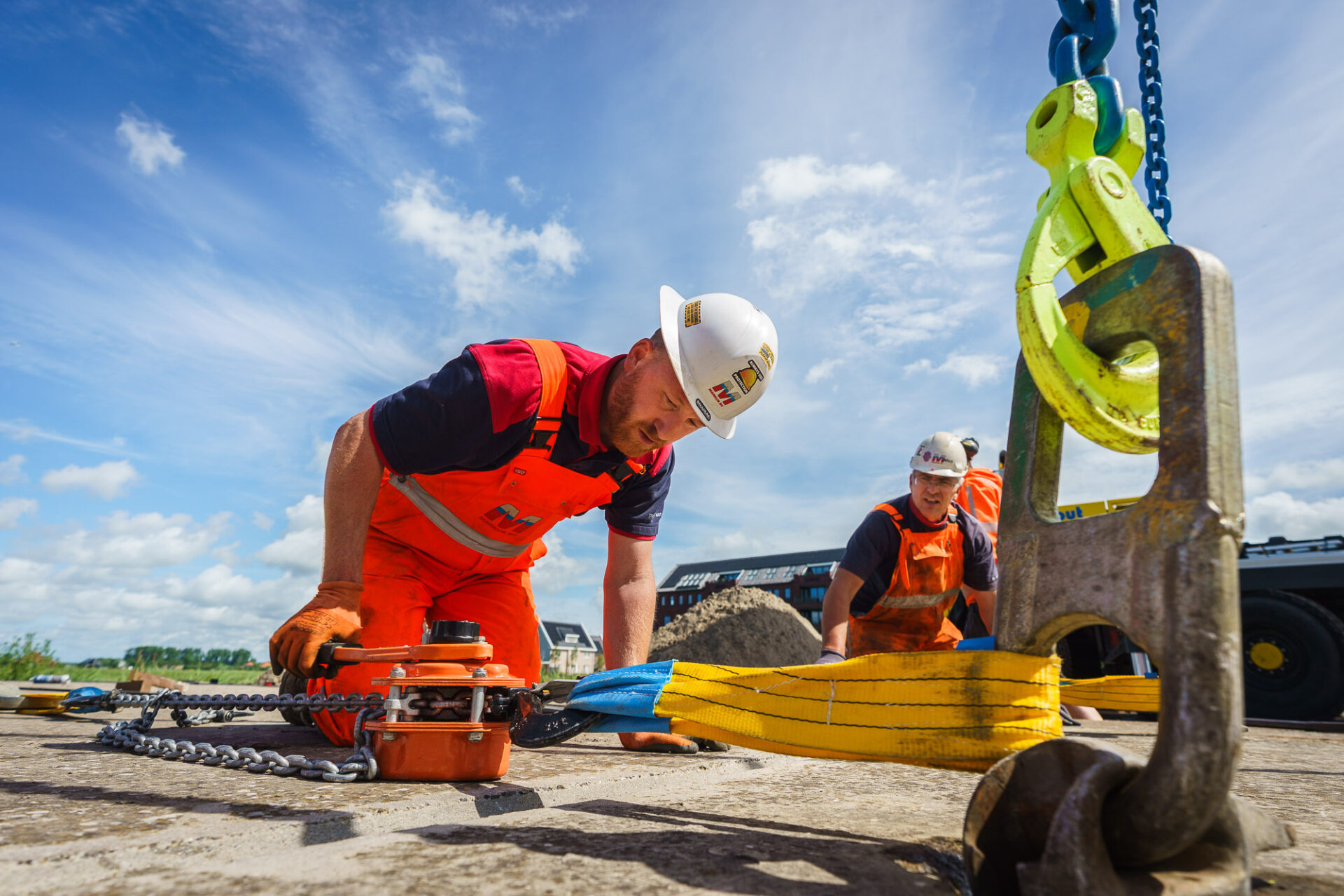

Vervolgens werd tussen de palenrijen ontgraven om ruimte te maken voor de duikerelementen. “Omdat de gronddruk ervoor zorgt dat de funderingsbalken naar elkaar toe bewegen, plaatsten we tijdelijke stempels om voldoende ruimte te behouden. Met behulp van een mobiele telekraan zijn de betonnen elementen een voor een ingehesen.”

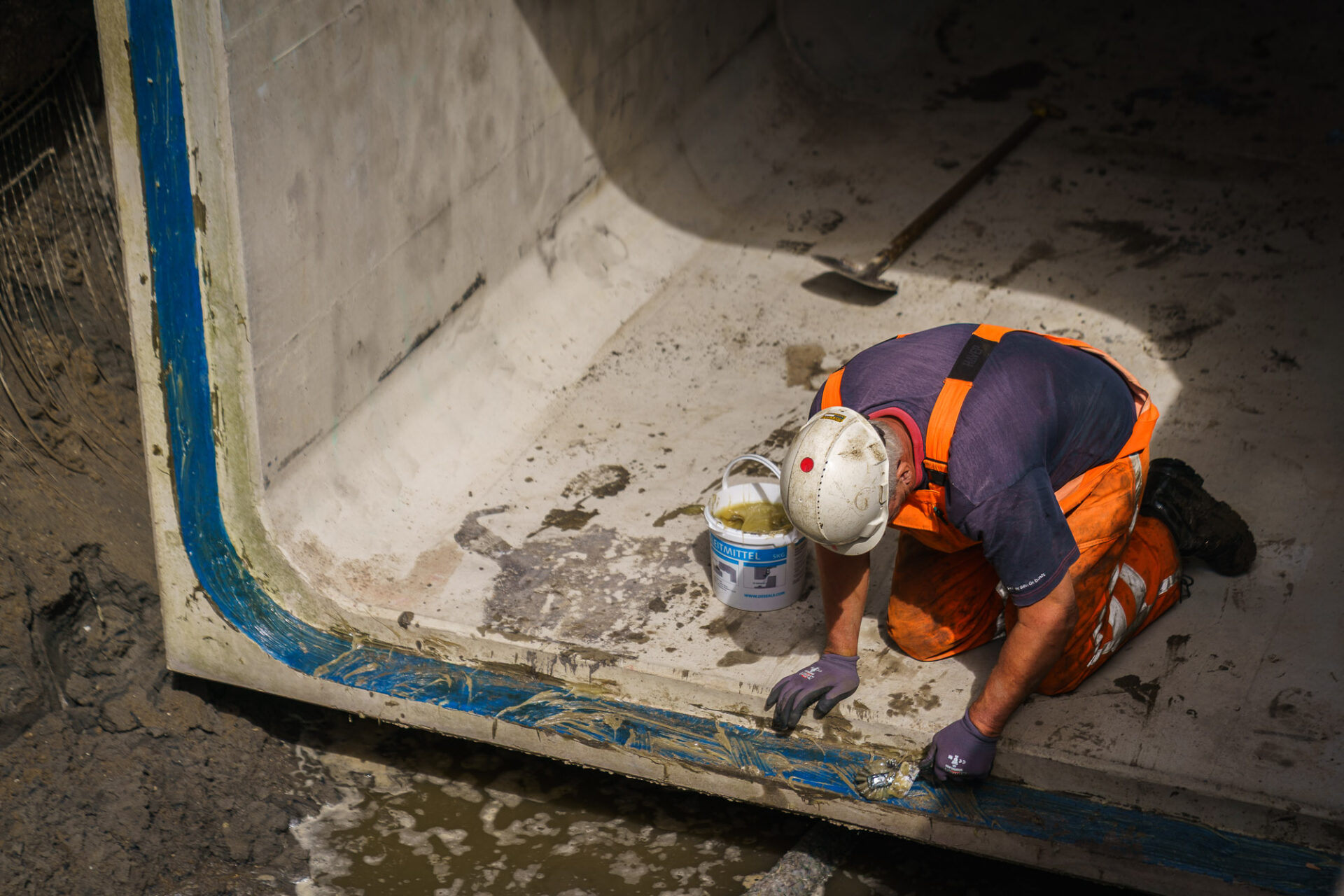

De onderdelen van de laatste duiker hadden door omstandigheden enkele jaren in depot gelegen. “Daarom hebben we voorafgaand aan de montage plaatselijk herstelwerkzaamheden aan het beton uitgevoerd om corrosie te voorkomen.” Na montage werd de constructie zorgvuldig aangevuld, verdicht en aangewaterd waarmee wordt voorkomen dat holle ruimtes ontstaan onder de duiker en de constructie stabiel blijft, ook op lange termijn.

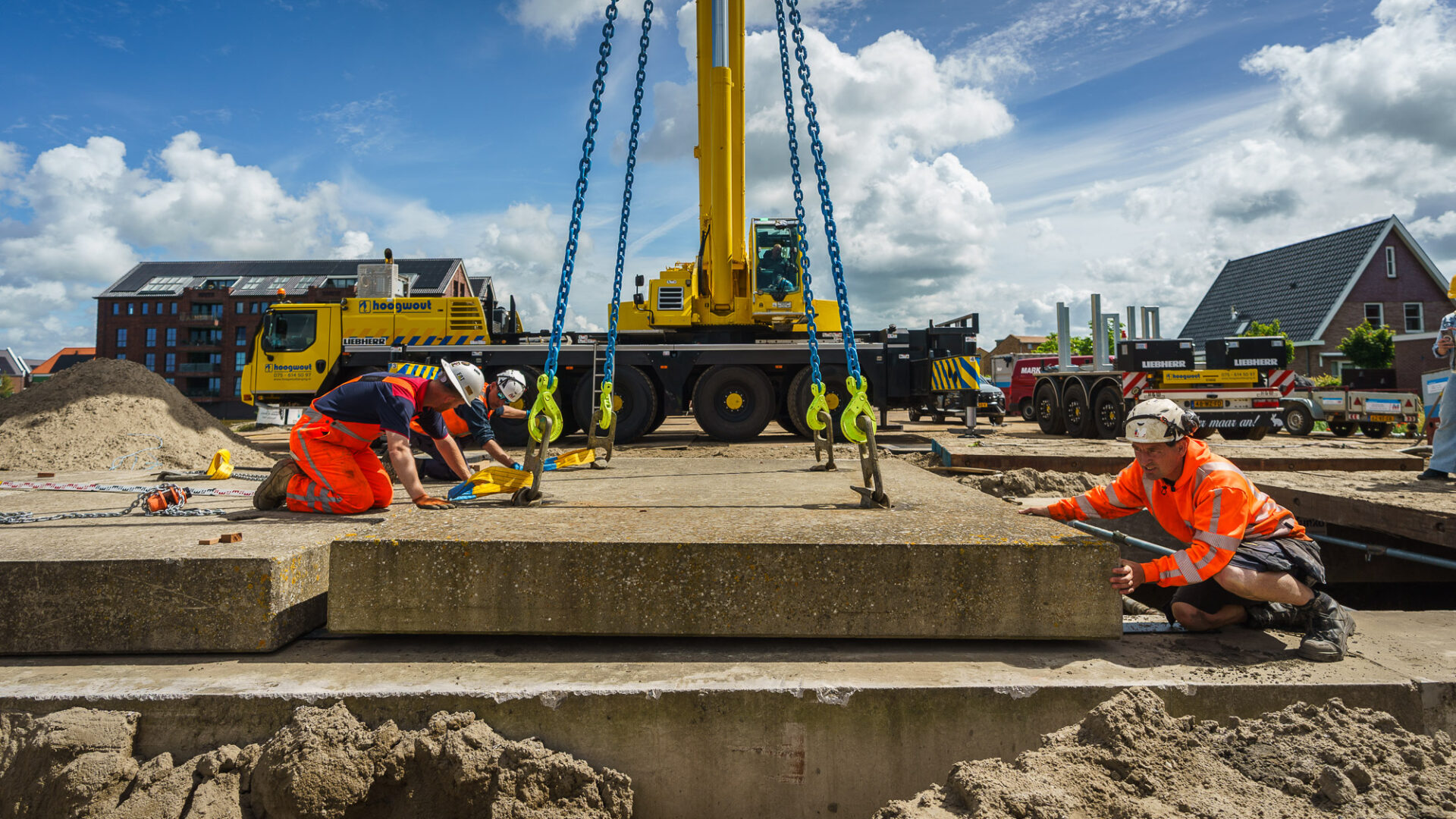

Tot slot werden op de duiker stootplaten aangebracht. “Deze zijn verankerd aan de funderingsbalken en zorgen ervoor dat eventuele zettingen van het omliggende maaiveld geleidelijk worden opgevangen. Hierdoor blijft de overgang naar de toekomstige wegconstructie comfortabel en wordt het risico op toekomstige scheurvorming in het asfalt beperkt.”
De uitvoering vroeg om flexibiliteit
Omdat de werkzaamheden invloed hadden op zowel de bereikbaarheid van het al bewoonde deel van de woonwijk als op de logistiek van het bouwgebied, werkte Markus waar nodig ook in het weekend om de planning te waarborgen en bleven zij continu in gesprek met diverse andere partijen die actief waren op locatie voor afstemming van het werk en de planning. “Flexibiliteit was hard nodig. Er moest snel en vooral oplossingsgericht worden geschakeld, want de situatie veranderde voortdurend. Kort voor de aanleg van de laatste duiker werd bijvoorbeeld nog een waterleiding onder het werkgebied door geboord. Om schade aan de waterleiding te voorkomen, hebben we het funderingsontwerp daarop ad hoc aangepast.”
Trots op technisch sluitstuk
De eerste contacten tussen Markus en Ontwikkel Combinatie Kreekrijk (OCK) dateren uit 2017. Met de plaatsing van de laatste vaarduiker komt een bijzonder traject tot een afronding. Binnenkort wordt boven de duiker de nieuwe ontsluitingsweg van de wijk gerealiseerd. Deze weg wordt door derden aangelegd en voorzien van asfalt voor zowel gemotoriseerd verkeer als fietsers. Dankzij de vier vaarduikers beschikt Kreekrijk straks over een goed functionerend watersysteem én een aantrekkelijke waterverbinding voor bewoners en recreanten.
Over Kreekrijk
Kreekrijk is een moderne nieuwbouwwijk in Assendelft die wordt ontwikkeld als een groene en ruim opgezette woonomgeving. In totaal komen er circa 950 duurzame en energiezuinige woningen in verschillende prijsklassen. De wijk is bewust ontworpen rondom het bestaande polderlandschap en een historische kreekrug die als beschermd monument door het gebied loopt.
Die natuurlijke en historische structuur is zichtbaar teruggebracht in de opzet van de wijk, met veel water, groen en lange zichtlijnen. Daarnaast onderscheidt Kreekrijk zich door de karakteristieke Zaanse architectuur, die de wijk een eigen identiteit geeft. Dankzij de combinatie van natuur, water, voorzieningen en een goede bereikbaarheid biedt Kreekrijk een aantrekkelijke woonomgeving voor gezinnen, starters en doorstromers.
Juist in een wijk waar water een belangrijke rol speelt, zijn de vaarduikers essentieel voor een goed functionerend watersysteem.
